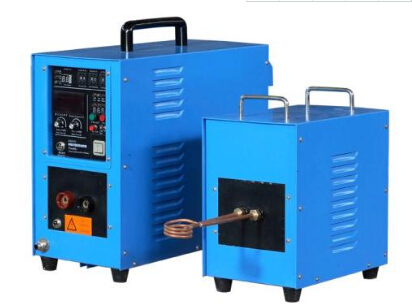

高頻機又叫做高頻加熱機或是高頻加熱電源等等，它的應用范圍很廣，常見的用途有焊接，加熱，熱處理等等，是工人們的好幫手。那么，高頻機的淬火工藝有哪些方面？在鍛造工業上有什么應用特點？下面就讓小編來為大家詳細介紹一下吧。以下關于“高頻機在鍛造工業上的應用及淬火加工的種類”的介紹。





【高頻機的淬火工藝有哪些】



齒圈是經過加熱之后鑲在飛輪外緣上的，冷卻之后緊固于飛輪外緣上，用來與起動機齒輪嚙合，帶動曲軸旋轉，起動發動機，由此可見，齒圈在工作過程中要承受巨大的摩擦力。為了滿足齒圈工作性能的需求，我們用高頻機來對工件進行淬火熱處理，其感應淬火工藝如下所述。



（1）感應淬火前預處理工藝



小批量加工表明：采用（870～890℃爐中加熱2h，在靜態的大氣中自然冷卻。硬度：180～230HB。組織：鐵素體-珠光體層不能太厚），其內齒圈比42CrMo鋼調質（290～331HB）的內齒圈呈現出更好的冷加工性能。



（2）感應淬火工藝 下面以80型內齒圈感應淬火為例加以闡述。



①80型內齒圈所用材料及其技要求



80型內齒圈所用材料為精選45#鋼，毛坯熱處理前正火硬度為179～238HB，熱處理前用直徑7mm的量棒測得內徑尺寸232.50～232.60mm，熱處理后M值=231.85~232.20mm，要求淬硬層深1-4mm，硬度為52～57HRC。



②淬火感應器及夾具



內齒圈淬火用的感應器屬內孔淬火感應器?？紤]到內齒淬火結構的特殊性，為了保證淬火后零件變形有規律且變形量小，可采用下端面和外圓同時對內齒圈的感應淬火進行位，其外圓內設計有4個卡簧，每個卡簧為內均裝有螺釘和彈簧，4個卡簧彈性均勻。



這種自動伸縮的柔性?shī)A具可使工件在淬火時始終處于柔性定位狀態下，其M值的變化得到有效控制，消除了錐度和橢圓變形。為防止夾具長時間使用時，其下的松動，采用一個薄皮銅套套在上面，這樣使下與插孔配合緊密，經調整后，工件旋轉較平穩。



③工藝參數的調整



淬火工藝是在高頻機及液壓傳動立式數控淬火機床設備上，對80型內齒圈進行內齒高頻感應淬火。我們?cè)?60kW高頻機上進行，通過調整內齒兩端過渡區，使其相對一樣大，根據熱脹冷縮原理改變加熱時間、延時時間和噴水時間，使工件加大內縮量。





【高頻機在鍛造工業的廣泛使用】



高頻機在顯著的特點就是能瞬間把工件加熱到你想要的效果，且的特點就是加熱速度快，受熱面積均勻，在加熱過程中金屬雜物也不容易混入工件中，溫度也很容易控制，而且工件在加熱時的燒損也非常少，大大的降低了工人的工作量，所以在這個行業能被廣泛運用，特點在鍛造，熔煉，焊接，熱成型，退火等熱處理方面也非常受歡迎。

高頻機不管是表面加熱還是內部熱處理都能很均勻的來完成，在淬火處理時，利用高頻加熱機表面來淬火處理，將工件加熱然后急速冷卻，能讓工件金相組織發生變化，來加強工件的硬度及耐磨性能，所以感應加熱在表面淬火處理領域得到了一向好評。



感應熔煉方面效率高速度快，金屬的溶液溫度也能很容易的控制，并且燒損少化學成分均勻，產品質量高，特別是合金鋼能更好的熔煉，這種感應熔煉技術比較成熟，在鑄造行業也已廣泛使用。





雖然感應加熱已被廣泛使用，但是效益顯著技術應用的還是在鍛造工業的標準件方面，在日趨改善的電力方面，國內有很多企業采用感應電爐來用于金屬熔煉，保溫作業。這充分體現了高頻機熔煉金屬的優勢，和普通的熔煉爐相比，高頻感應熔煉操作簡單靈活，化學成分易于控制，金屬燒損少，還特別節能，并且對環境的污染小，作業的環境也好，更有利企業的管理與組織等等，所以在這個行業一直很受歡迎。



以上關于“高頻機的淬火工藝有哪些”和“高頻機在鍛造工業的廣泛使用”的介紹，希望能讓您了解“高頻機在鍛造工業上的應用及淬火加工的種類”帶來幫助。
